学　名：三烯丙基异氰脲酸酯

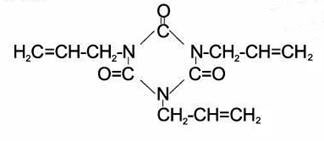

结构式：
分子式：C12H15O3N3
分子量：249.27
功　用：交联剂T-CROS 是一种含芳杂环的多功能烯烃单体，化学名称简称为：TAIC，主要用于多种用途的交联剂和改性剂。
1.用作多种热塑塑料（聚乙烯、聚氯乙烯、氯化聚乙烯、EVA、聚苯乙烯等）的交联改性剂。热交联一般添加量为1-3%，另加过氧化二异丙苯（DCP）为0.2-1%；辐照交联添加量为0.5-2%，可不再加DCP。交联后可显著提高制品的耐热性、阻燃性、耐溶剂性、机械强度及电性能等。它比单独采用过氧化物体系交联，要显著提高产品质量，且无异味。典型用于聚乙烯、聚乙烯/氯化聚乙烯、聚乙烯/EVA、交联电缆和聚乙烯等的高、低发泡制品。
2.用作乙丙橡胶、各种氟橡胶、CPE等特种橡胶的助硫化剂（与DCP并用，一般用量为0.5-4%），可显著地缩短硫化时间、提高强度、耐磨性、耐溶性、耐腐蚀性。
3.用作丙烯酸、苯乙烯型离子交换树脂的交联剂，它比二乙烯基苯交联剂用量少。质量高，可制备抗污染、强度大、大孔径、耐热、耐酸碱、抗氧化等性能*的离子交换树脂。这是国内外新近开发的，前景极好的新型离子交换树脂。
4.用作聚丙烯酸酯，聚烷基丙烯酸酯等改性剂，可显著提高耐热性，光学性能和工艺加工性能等。典型用于普通有机玻璃的耐热改性。
5.用作环氧树脂，DAP树脂的改性剂，可提高耐热性、粘合性、机械强度和尺寸稳定性，典型用于环氧灌封料和包封料的改性。
6.用作不饱和聚酯和热塑聚酯的交联剂和改性剂，可显著提高耐热性、抗化学腐蚀性、尺寸稳定性、耐候性和机械性能等。典型用于提高热压型不饱和聚酯玻璃钢制品耐热性，改性后的制品使用温度可达到180度以上。
7.TAIC本身的均聚物——聚三烯丙基异三聚氰酸酯为一种透明、硬质、耐热、电绝缘优良的树脂、亦可用于粘合玻璃及陶瓷等。典型用于制造多层安全玻璃。
8.聚苯乙烯的内增塑剂：苯乙烯与TAIC等共聚改性，可制得透明的、耐碎的制品。
9.金属耐热、抗辐射、耐候性的保护剂：TAIC预聚物在金属表面进行烤镀，其烤镀膜具有十分优良的耐热、耐辐射、耐候性和点绝缘性。典型用于制造微电子产品的印刷线路板等绝缘材料。
10.光固化涂料、光致抗蚀剂、阻燃交联剂等的中间体：典型用于合成高效阻燃剂TBC和阻燃交联剂DABC。
质量指标：

包　装：铁桶或纸袋内衬PVC薄膜袋，净重 200kg、25kg,吨桶净重1000公斤。
贮　存：贮于阴凉通风干燥处，防火、防潮、防晒。
